ZQFRC 交直流数字分压器作为高电压测量的理想设备,主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。仪器由高压分压器和低压显示表两部分组成,两者采用配套电缆连接使用。

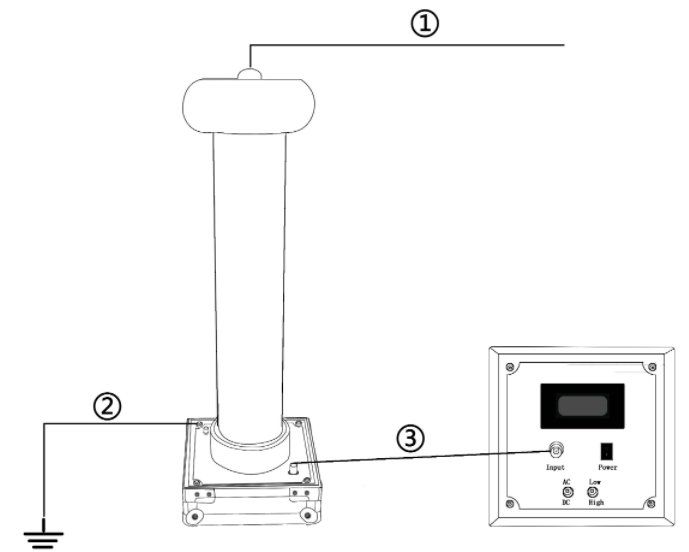

ZQFRC 交直流数字分压器采用阻容分压法测量高压交直流,左侧是高压部分,采用阻容分压电路,由阻抗Z1和Z2两部分组成。高压Ui从上端均压球处输入,从阻抗Z2处输出低压取样信号Uo;右侧是低压显示表,用于处理低压取样信号Uo。低压取样信号Uo经整流滤波放大处理后送入低压显示表显示。高压Ui和Uo关系式如下面公式所示:
注意:交直流数字分压器配有配套接地线,高压分压器底座上装有接地柱,每次使用前都将接地柱可靠接地。高压测试线尽量用耐高压导线,测试线需架空,不得拖地或离地面太近。高压分压器和低压显示表至少相距两米以上,测试人员做试验时,一定不得靠近高压分压器(需距离两米以上)。
