关于电缆缆故障点的类型以及常见判断方法,电缆故障可概括为接地、短路、断线三类,电缆故障点的查找方法,有测声法,电桥法,电容电流测定法等。
一、 电缆故障的种类与判断
无论是高压电缆或低压电缆,在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。电缆故障可概括为接地、短路、断线三类,其故障类型主要有以下几方面:
1.三芯电缆一芯或两芯接地。
2.二相芯线间短路。
3.三相芯线完全短路。
4.一相芯线断线或多相断线。
对于直接短路或断线故障用万用表可直接测量判断,对于非直接短路和接地故障,用兆欧表(绝缘电阻测试仪)测试芯线间绝缘电阻或芯线对地绝缘电阻,根据其阻值可判定故障类型。故障类型确定后,查找故障点并不是一件容易的事情,下面根据一电中庆技术人员现场的经验,介绍几种查找故障点的方法,供参考。
二、 电缆故障点的查找方法
1.测声法:
所谓测声法就是根据故障电缆放电的声音进行查找,该方法对于高压电缆芯线对绝缘层闪络放电较为有效。此方法所用设备为耐压试验装置。其中包含高压试验变压器,高压电容器等。当电容器充电到一定电压值时,球间隙对故障电缆芯线放电,在故障处电缆芯线对绝缘层放电产生“滋、滋”的火花放电声,对于明敷设电缆凭听觉可直接查找,若为地埋电缆,则首先要确定并标明电缆走向,再在杂噪声音较小的时候,借助耳机进行查找。查找时,将拾音器贴近地面,沿电缆走向慢慢移动,当听到“滋、滋 ”放电声较大时,该处即为故障点。使用该方法一定要注意,在试验设备端和电缆末端应设专人监视。
2.电桥法:
电桥法就是用双臂电桥测出电缆芯线的直流电阻值,再准确测量电缆实际长度,按照电缆长度与电阻的正比例关系,计算出故障点。该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障,判断误差一般不大于3m,对于故障点接触电阻大于1Ω的故障,可采用加高电压烧穿的方法使电阻降至1Ω以下,再按此方法测量。
采用电桥法时应保测量精度,电桥连接线要尽量短,线径要足够大,与电缆芯线连接要采用压接或焊接,计算过程中小数位数要全部保留。
3.电容电流测定法:
电缆在运行中,芯线之间、芯线对地都存在电容,该电容是均匀分布的,电容量与电缆长度呈线性比例关系,电容电流测定法就是根据这一原理进行测定的,对于电缆芯线断线故障的测定非常准确。

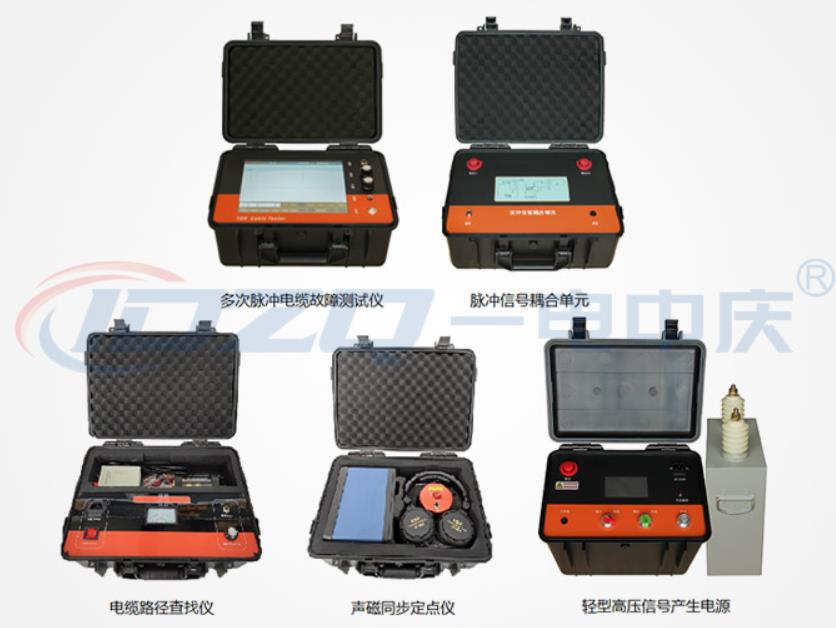

一电中庆(IDZQ)生产ZQDL-B20 多次脉冲电缆故障测试仪,更多产品资料请点击产品中心查看!
